パイプ加工関連１

材料：アクリル 8t  透明

仕様：①厚み出し8t → 7t、②φ30 貫通孔、③120度分割ケガキ線深0.3mm、④黒色入れ

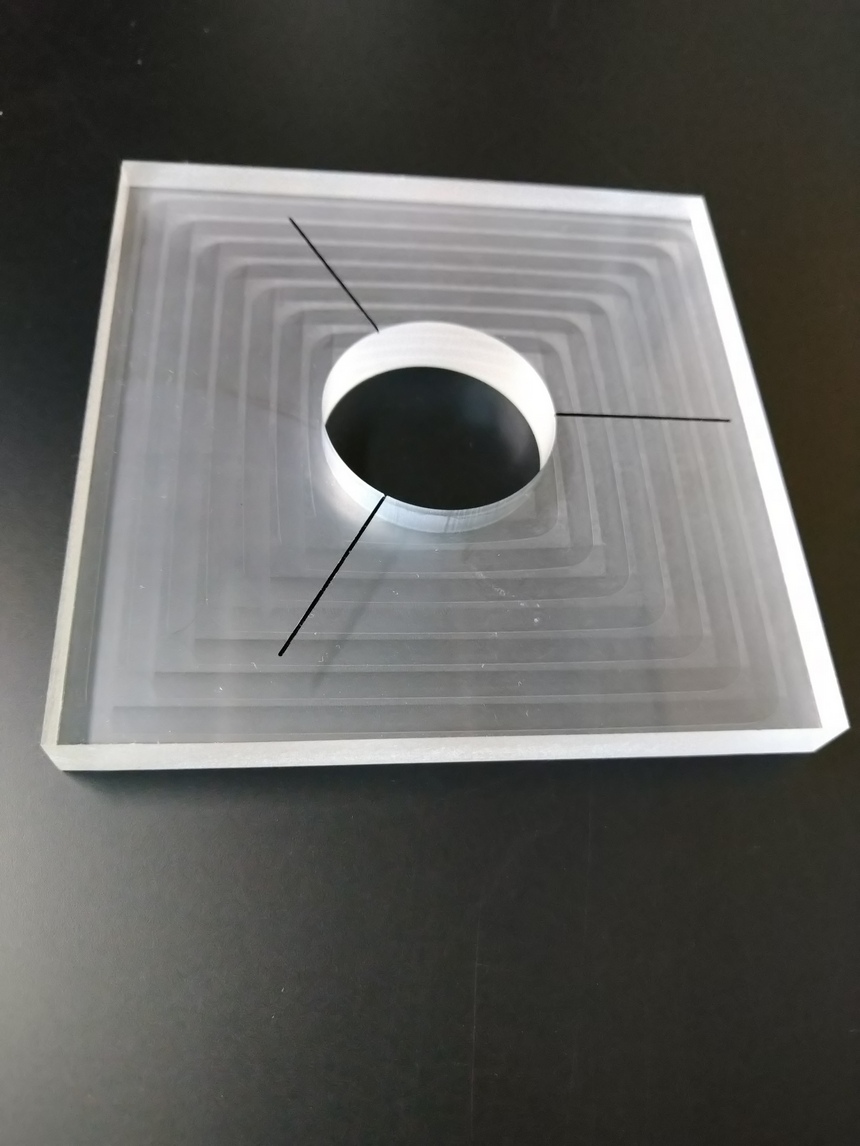

↑③120度分割ケガキ線深0.3mm↑

↑④黒色入れ↑

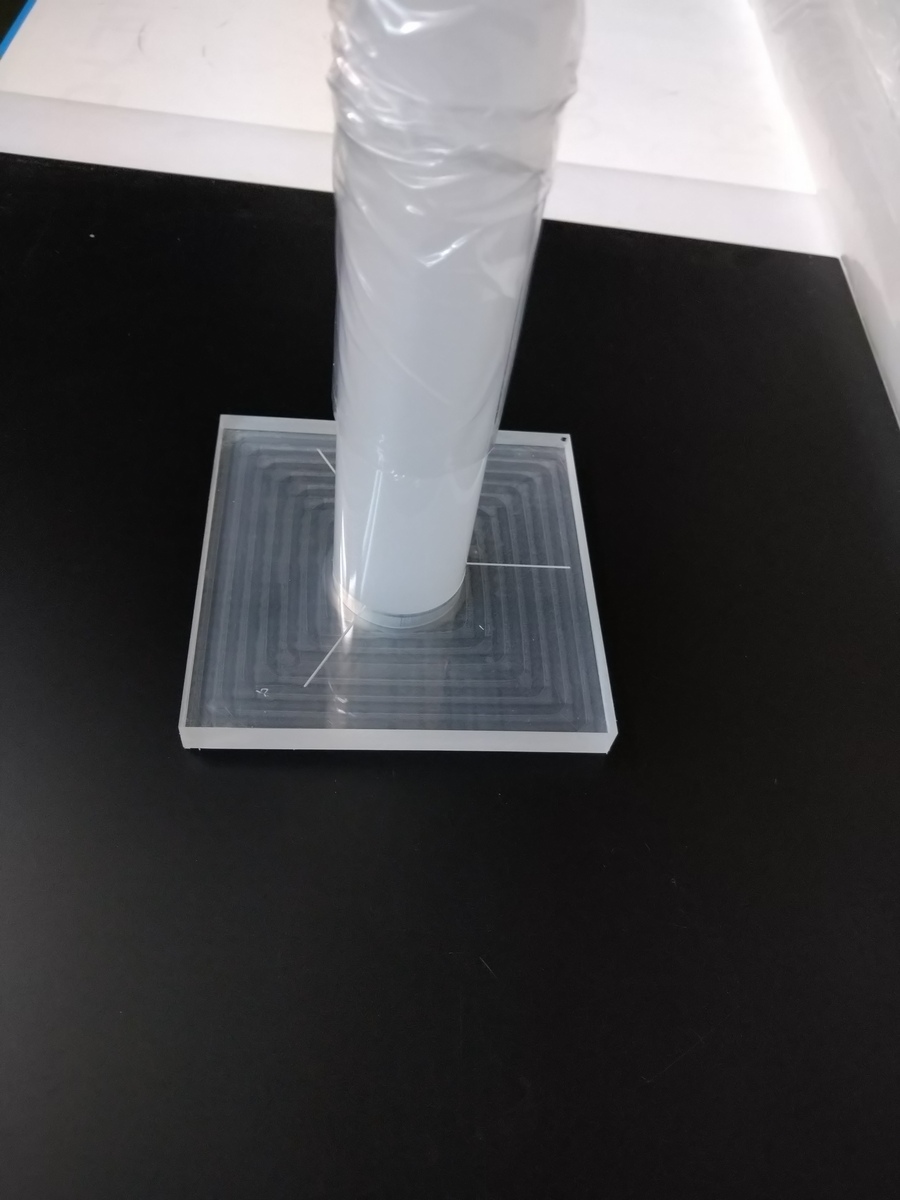

↑パイプをセット時↑

今回の作業としては、φ30のパイプに120°分割でタップを切ります。その120°の位置決め治具です。パイプのエンドより7mmのところが3個所のタップ孔の中心です。その位置決めとして板厚を7tにひいています。120°分割のＶミゾを入れていますので、先の細いマジックペン等でミゾを這わせながらパイプにマーキングします。正確に３点に印を付けられます。

依頼が来た時に、どうすれば３点のマーキングが出来るかかなり思案しました。使い易い治具は構造がシンプルであることと思います。
