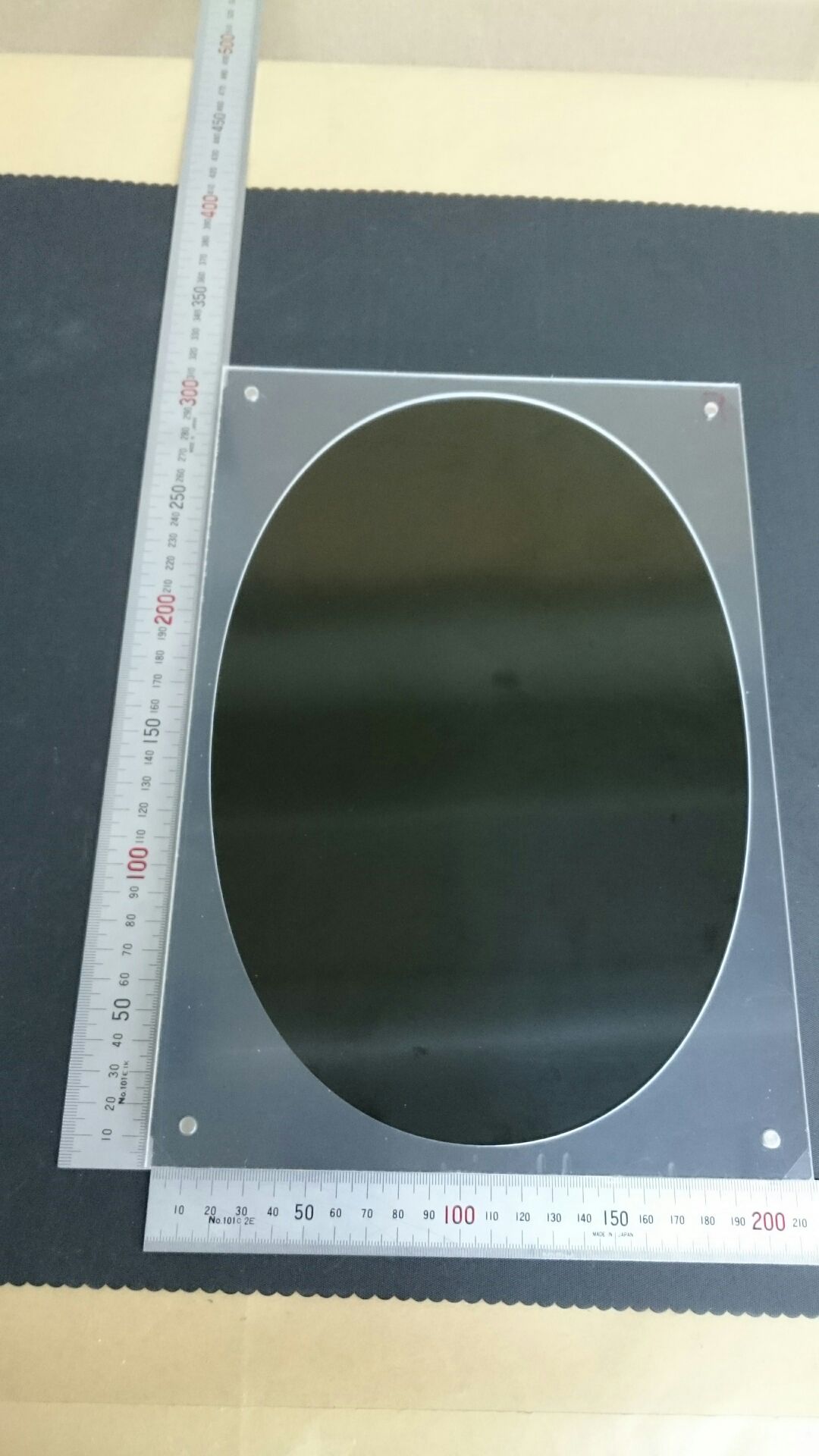

![貼り治具 全体 16.05.30](https://www.kk-marushin.jp/kmaruwp/wp-content/uploads/2016/05/8502fedcc1f8b93e64ae4771780b4690-576x1024.jpg)
材料:黒ベーク10t、透明アクリル2t、SUS平行ピン 径5-L6
サイズ:320×210数量:1台
この治具を使って両面テープを貼ります。
ピンの位置をガイドにして、トムソン抜きをした
両面テープを置き、2tの上治具を載せ、
最後に製品を載せて貼り合わせます。
クリアランスは0.1mm大きくしているので、
中心より±0.05mmということになります。
治具は、精度、使い易さ、耐久性が求められます。
長年、作ってきたノウハウがマルシン彫刻には有ります。
![貼り治具 部分 16.05.30](https://www.kk-marushin.jp/kmaruwp/wp-content/uploads/2016/05/bcf668e478c8b37f64d8da66e3a0801c-576x1024.jpg)

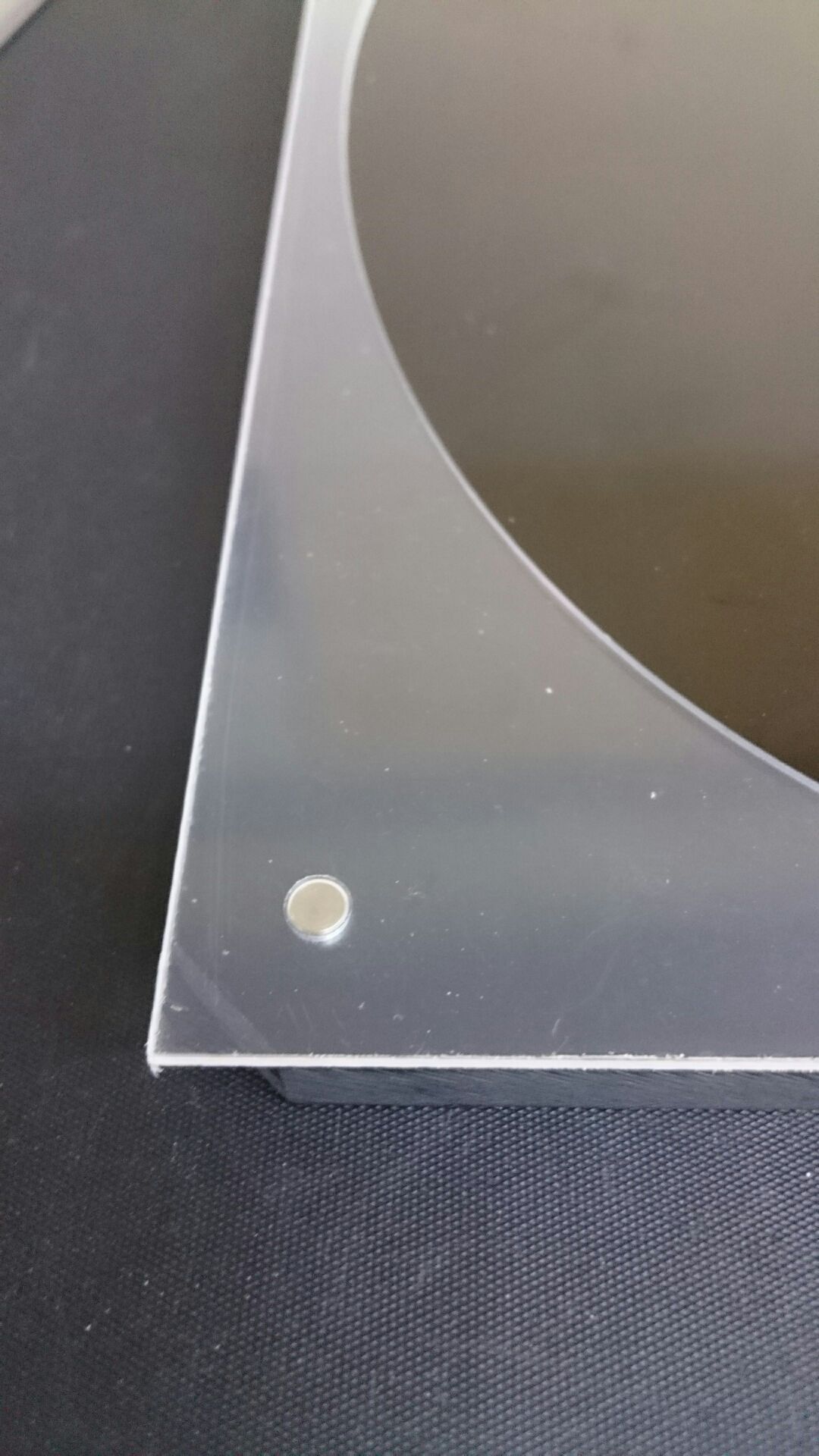

これは端部の拡大図です。作業をし易いように工夫しています。
